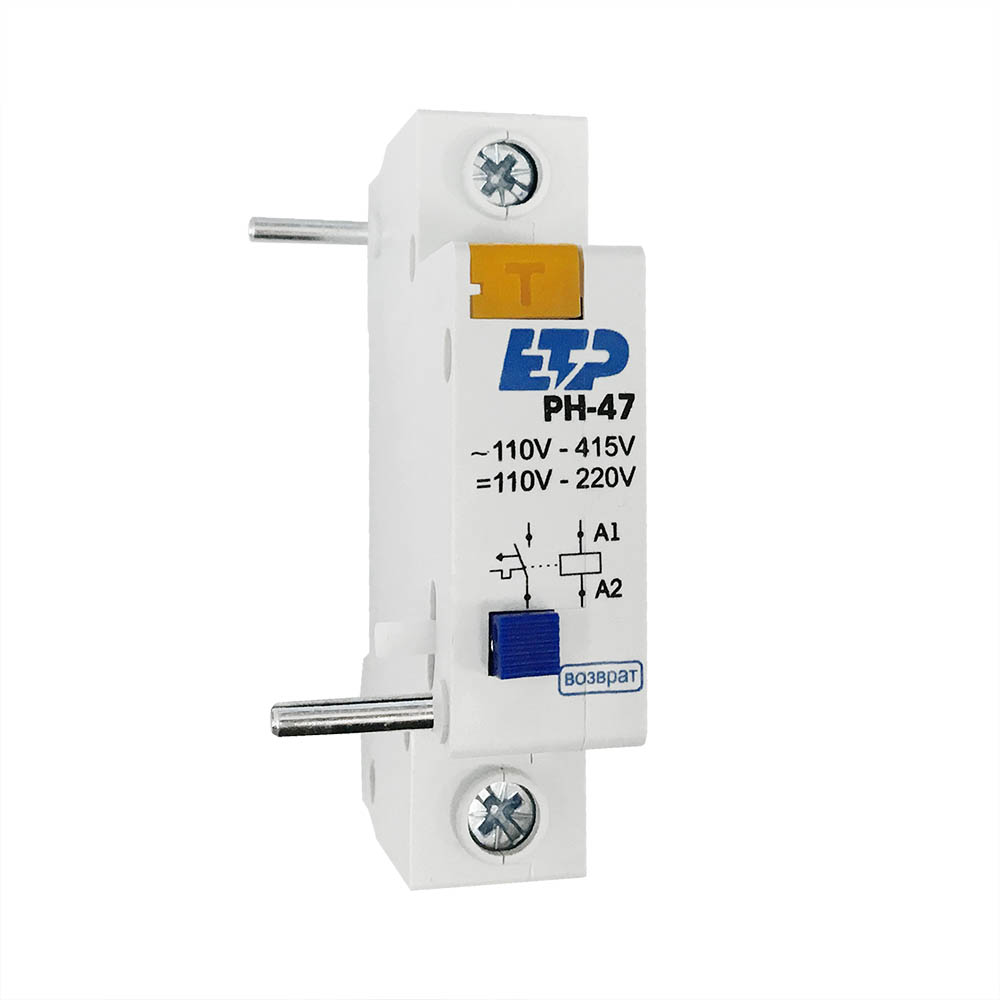

Расцепитель независимый РН-47 ETP

Расцепитель независимый РН-47 ETP — модульное устройство на один стандартный модуль (18 мм) для монтажа на DIN-рейку, предназначенное для дистанционного отключения одно-, двух-, трёх- и четырёхполюсных автоматических выключателей серии ВА47 при подаче импульса напряжения на электромагнитную катушку. Устройство устанавливается с правой стороны автоматического выключателя и через рычаг воздействует на его механизм расцепления, обеспечивая дистанционное отключение защищаемой цепи. Корпус изготовлен из не поддерживающей горение пластмассы, что соответствует требованиям пожарной безопасности для электротехнических изделий, устанавливаемых в распределительных щитах. Номинальное напряжение питания катушки составляет ~230 В переменного тока, потребляемая мощность в импульсном режиме — не более 3 В·А. При срабатывании расцепителя на лицевой панели выступает кнопка «Возврат», которую необходимо нажать до фиксации для подготовки автомата к повторному включению. Это позволяет визуально определить причину отключения: если кнопка выступает — сработал независимый расцепитель, если нет — автомат отключился из-за сверхтока (перегрузки или короткого замыкания). Расцепитель рассчитан на коммутационную износостойкость не менее 10 000 циклов, диапазон рабочих температур — от –40 до +50 °С, степень защиты IP20. Ключевые особенности Тип: модульное устройство для дистанционного отключения автоматических выключателей ВА47 (1P, 2P, 3P, 4P). Номинальное напряжение катушки: ~230 В переменного тока (рабочий диапазон 110 – 415 В). Потребляемая мощность: не более 3 В·А (импульсный режим). Монтаж: на DIN-рейку, ширина 1 модуль (18 мм), присоединение с правой стороны автомата. Управление: импульсное (длительность импульса должна быть достаточной для отключения, но без перегрева катушки). Индикация срабатывания: выступающая кнопка «Возврат» на лицевой панели. Подключение проводников: сечением до 25 мм². Степень защиты: IP20, диапазон рабочих температур: –40…+50 °С, коммутационная износостойкость: 10 000 циклов. Применение: дистанционное отключение автоматических выключателей ВА47 в распределительных щитах и шкафах управления.
