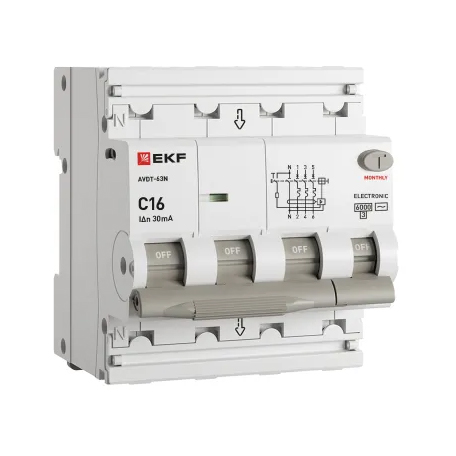

Автоматический выключатель дифференциального тока АВДТ-63N 3P+N 16А характеристика C 30мА тип AC электронный 6кА PROXIMA EKF

Устройство объединяет в одном корпусе функции автоматического выключателя и устройства защитного отключения (УЗО). Оно защищает подключённую цепь от перегрузок и коротких замыканий (благодаря тепловому и электромагнитному расцепителям с характеристикой C), а также от поражения электрическим током при возникновении токов утечки на землю благодаря встроенному электронному модулю дифференциальной защиты на 30 мА переменного тока (тип AC).

Конструктивной особенностью данной модели является информативный рычаг управления: при срабатывании от сверхтока (перегрузки или короткого замыкания) опускается только часть рычага, а при срабатывании от тока утечки опускаются обе части рычага. Это позволяет визуально определить причину отключения без дополнительных измерений.

Аппарат оснащён пластиковыми крышками, закрывающими винтовые зажимы и предназначенными для опломбирования, что исключает несанкционированный доступ к проводникам после монтажа. Корпус имеет степень защиты IP20 (со стороны лицевой панели) и модульную ширину 4 стандартных модуля для установки на DIN-рейку. Допускается подключение как медных, так и алюминиевых проводников.

Ключевые особенности

• Тип: автоматический выключатель дифференциального тока (АВДТ, дифавтомат).
• Количество полюсов: 4 (защита 3-фазной сети).
• Номинальный ток (In): 16 А.
• Характеристика срабатывания: C (для цепей с умеренными пусковыми токами).
• Номинальный дифференциальный ток (IΔn): 30 мА (переменного типа, AC).
• Тип модуля дифференциальной защиты: электронный.
• Отключающая способность (Icn): 6 кА.
• Индикация причины срабатывания: положение рычага (частичное опускание — сверхток, полное опускание — утечка).
• Защита клемм: пластиковые крышки для опломбирования.
• Монтаж: на DIN-рейку, ширина 4 модуля.
• Допустимое сечение проводников: до 25 мм² для жестких и до 16 мм² для гибких проводов.
• Диапазон рабочих температур: от –25 до +50 °C.
• Срок службы: 20 лет, механическая износостойкость 20 000 циклов, коммутационная — 10 000 циклов.
