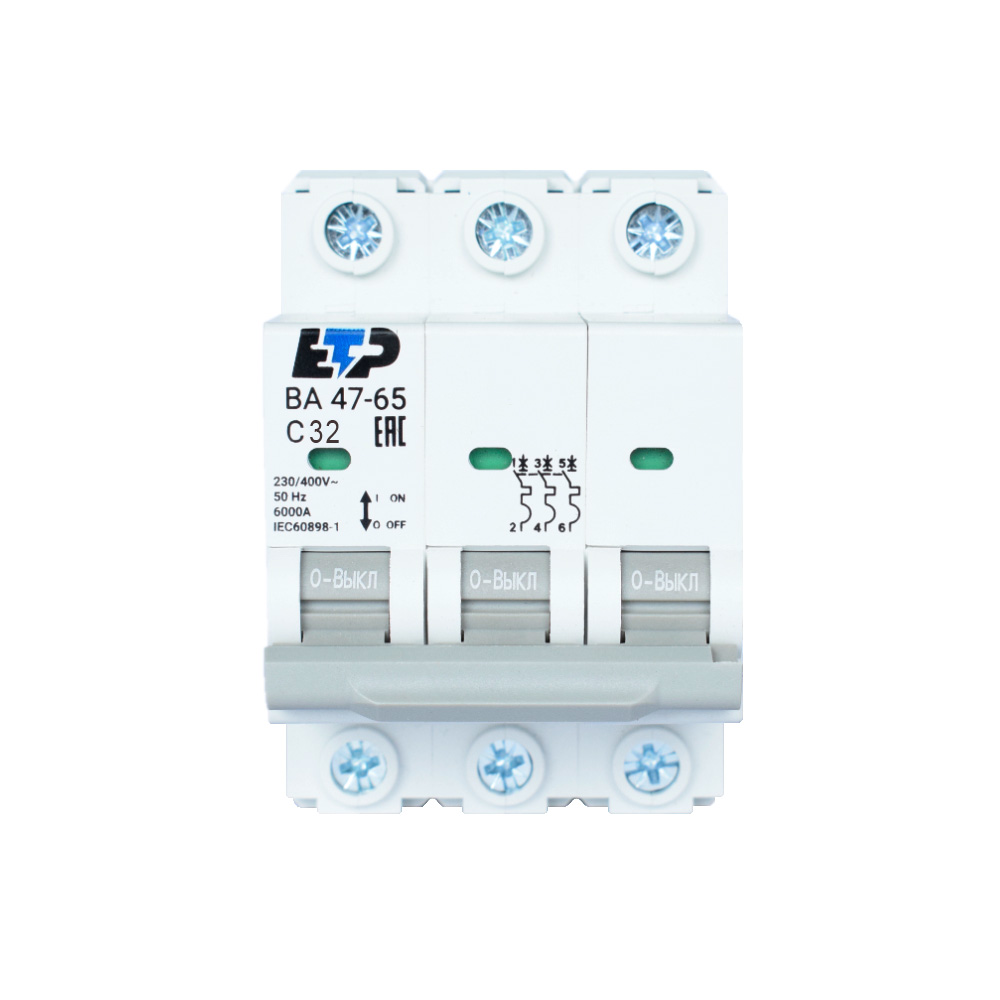

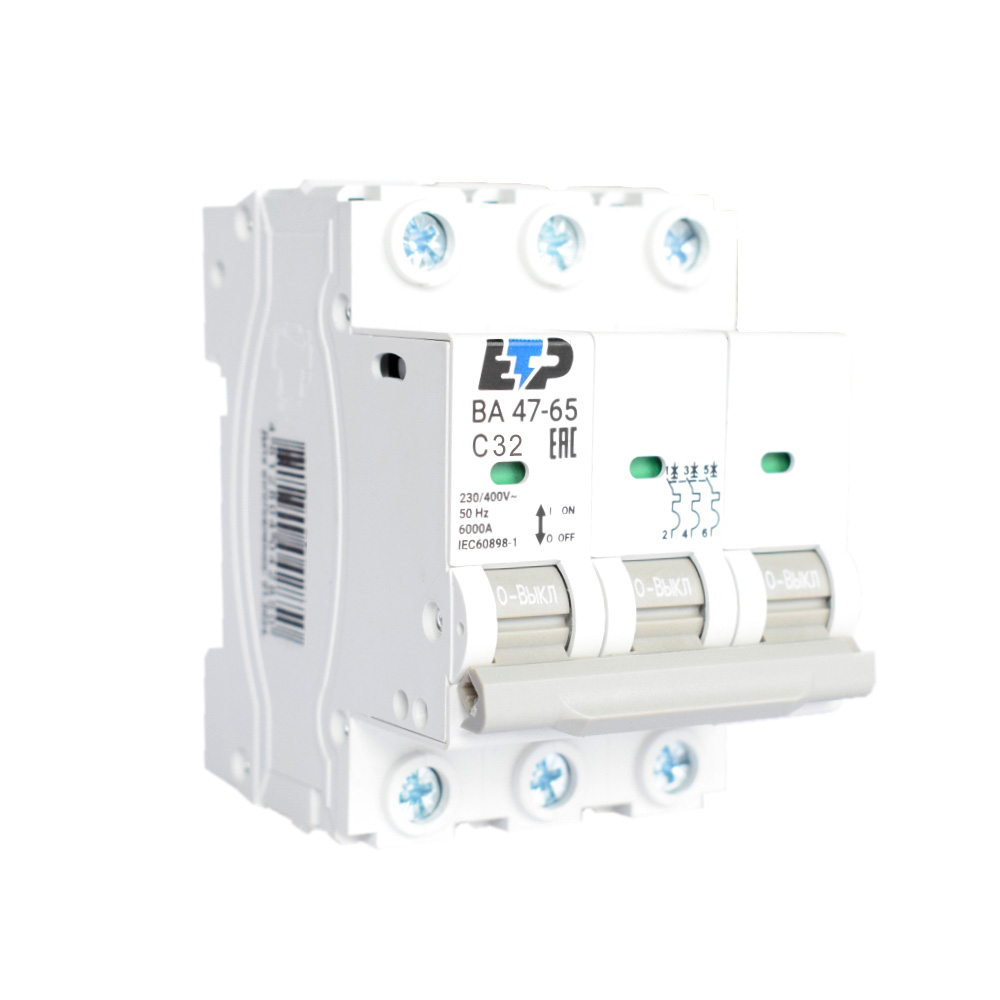

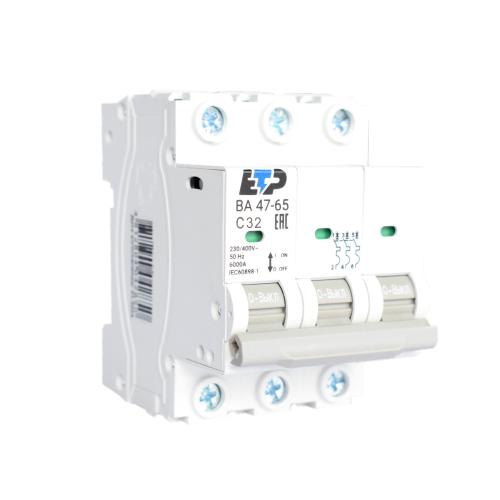

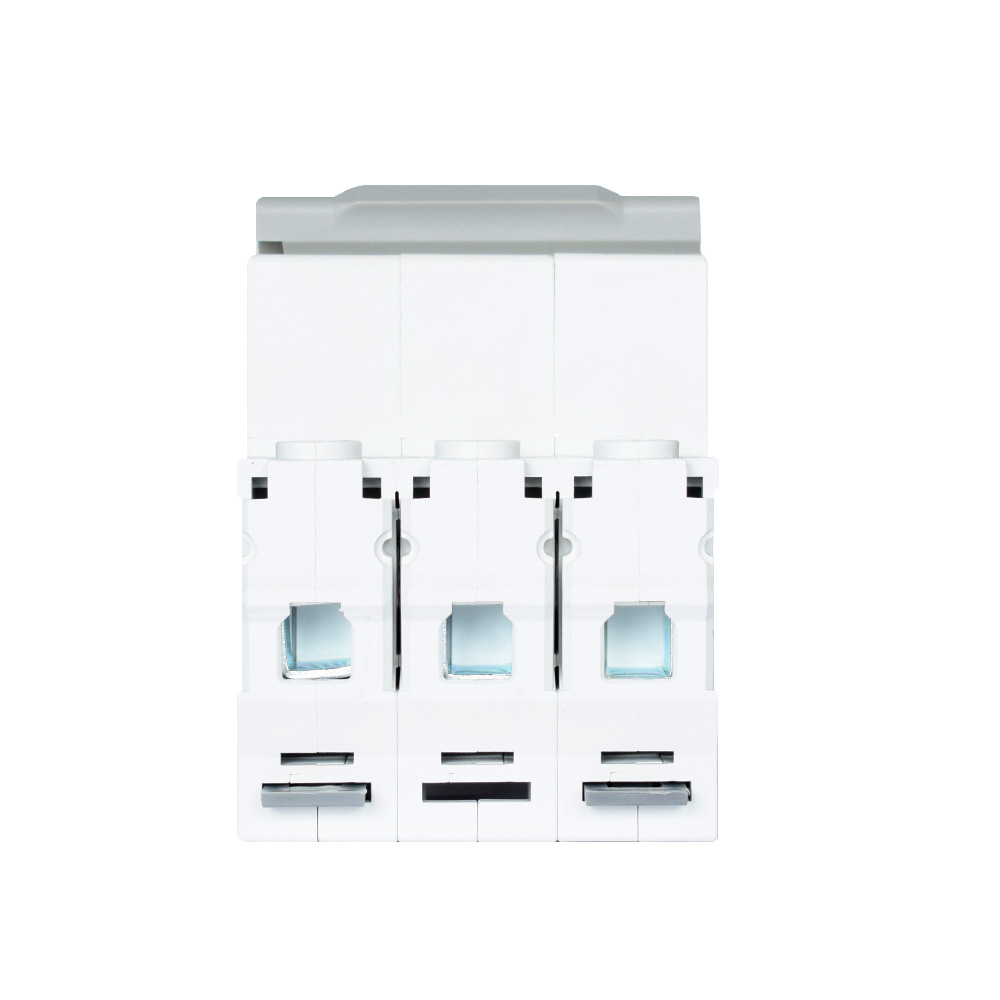

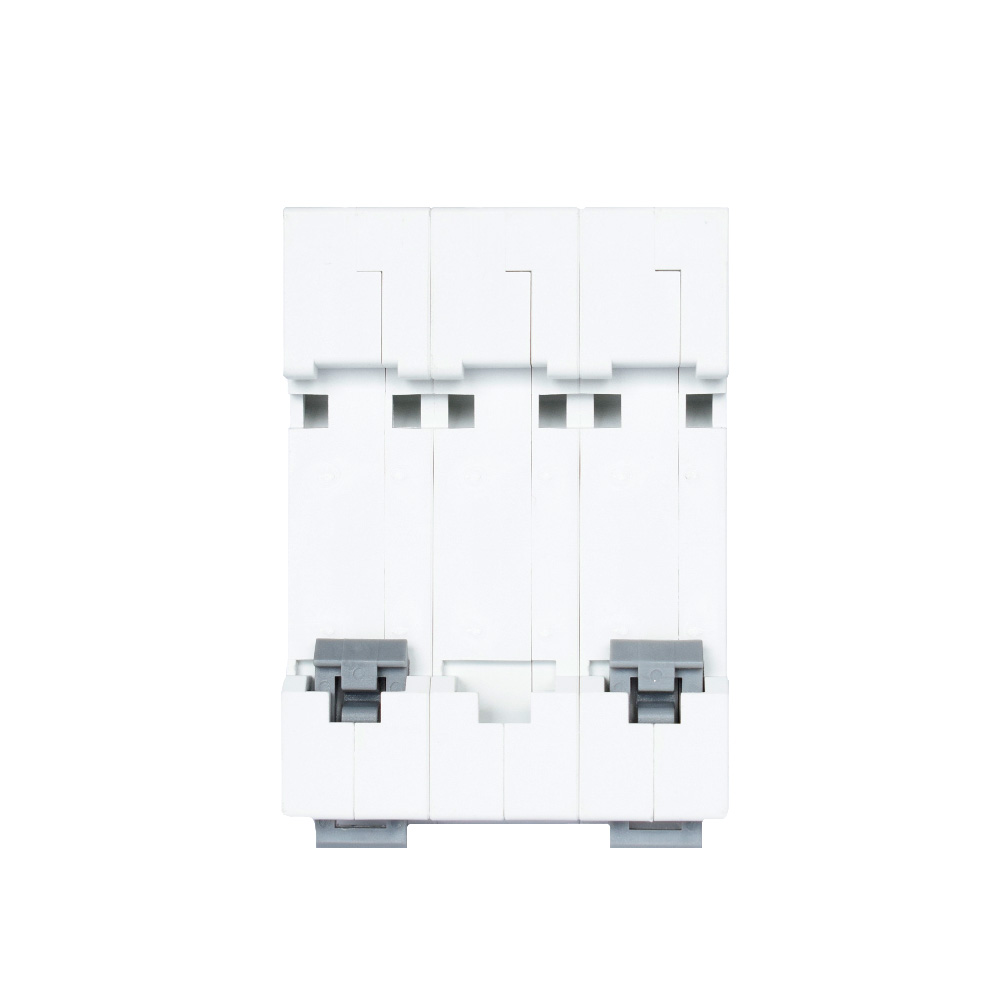

Автоматический выключатель ВА 47-65, 3Р 32А (C) 6кА ETP

Автоматический выключатель ВА 47-65, 3Р 32А предназначен для выключения и отключения электрических цепей, а так же для защиты от длительных перегрузок и токов короткого замыкания. Применяются в низковольтных цепях переменного тока бытового и промышленного назначения.

Выключатель выполняет функции автоматического отключения электроустановки при появлении сверхтоков (перегрузки или короткого замыкания) и оперативного управления участками электрических цепей.

Основная область применения выключаталей:

• РЩ - распределительные щиты.
• ГЩ - групповые щитки (квартирные и этажные).
• Отдельные потребители электроэнергии (стиральная машина, холодильник, розетка для зарядного устройства электромобиля и т.д.)

Монтаж автоматических выключателей ВА 47-65.

Перед монтажом электротехнического устройства необходимо убедиться в целостности изделия, а также проверить функционирование выключателя автоматическим путем взведения рукоятки управления до упора и опускания ее щелчком в исходное положение.

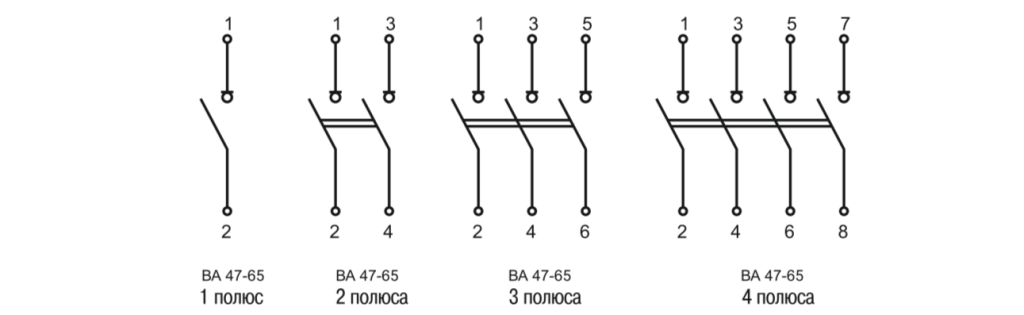

ВА 47-65 монтируются на DIN-рейку 35 мм. Подвод напряжения возможен от источника питания как со стороны выводов 1,3,5,7 так и со стороны выводов 2,4,6,8. Высота над уровнем моря не более 2000м.

Положение в пространстве - на вертикальной плоскости в вертикальном или горизонтальном положении. При вертикальной установке: включенное положение - верхнее положение рукоятки, отключенное - нижнее положение рукоятки. При горизонтальной установке: включенное положение - справа, отключенное - слева.

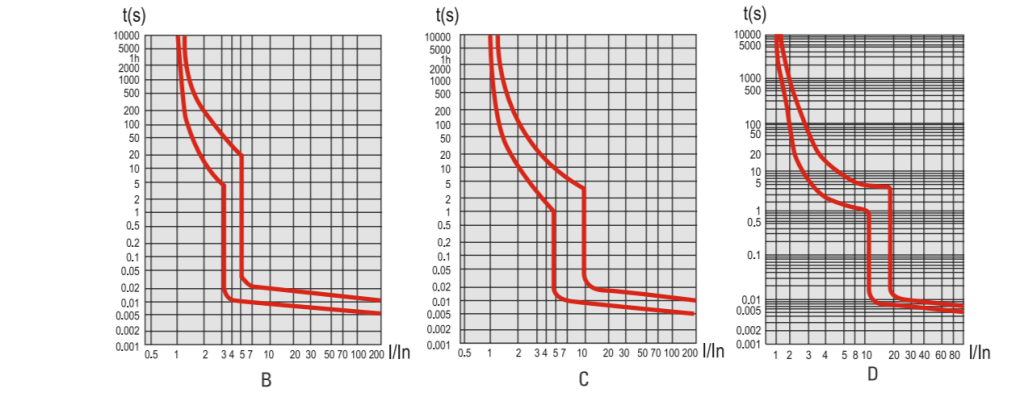

Характеристики отключения:

Больше полезной информации можно найти в видеообзоре ниже, где наши специалисты рассказали все о новой линейке выключателей.
