Автоматический выключатель ВА 47-63, 3Р 25А (D) 4,5кА EKF PROxima

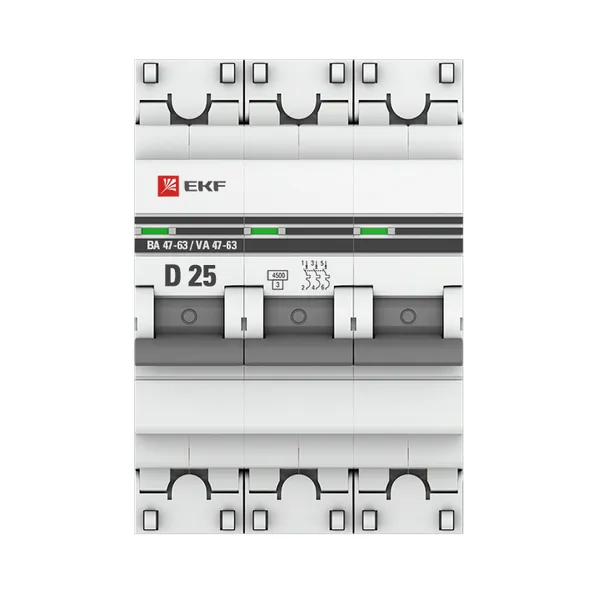

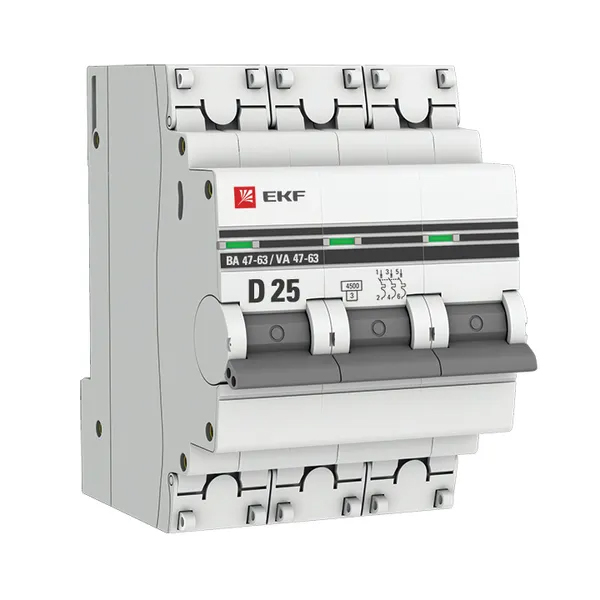

Автоматический выключатель ВА 47-63 3P 25А (D) 4,5kA EKF PROXIMA — трёхполюсный модульный автоматический выключатель с номинальным током 25 А, характеристикой срабатывания D, отключающей способностью 4,5 кА, тепловым и электромагнитным расцепителями, шириной 3 модуля (54 мм), предназначенный для защиты трёхфазных электрических цепей напряжением 400 В от перегрузок и коротких замыканий, а также для оперативных включений и отключений в жилых и общественных зданиях.

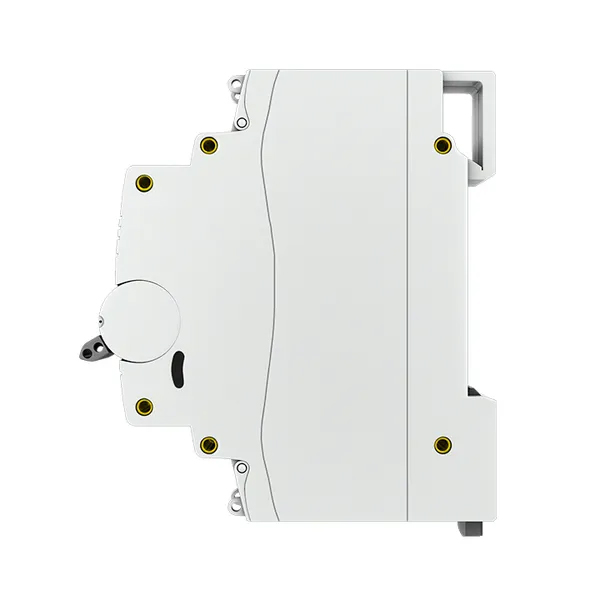

 Усовершенствованная конструкция включает пластиковые крышки, закрывающие доступ к винтовым зажимам, что позволяет опломбировать выключатель после монтажа и исключает несанкционированный доступ к проводникам. Корпус усилен дополнительными заклёпками для устранения эффекта расхождения корпуса при термических и механических нагрузках. На лицевой панели имеется цветовой индикатор состояния контактов (включён/выключен), а удобная рукоятка управления обеспечивает надёжное оперирование.

 Характеристика D означает, что электромагнитный расцепитель (защита от короткого замыкания) настроен на срабатывание при токах, в 10–20 раз превышающих номинальный (250–500 А для данной модели). Это делает выключатель пригодным для цепей с высокими пусковыми токами: асинхронные двигатели, компрессоры, насосы, трансформаторы, лифтовое оборудование и другие индуктивные нагрузки, где стандартные автоматы с характеристиками B или C могут ложно срабатывать при запуске. Тепловой расцепитель (биметаллическая пластина) защищает цепь от длительных перегрузок.

 Выключатель имеет трёхполюсное исполнение (размыкает только три фазных проводника, нейтраль не коммутируется), что соответствует типовому применению в трёхфазных сетях с отдельной нулевой шиной. Монтаж осуществляется на DIN-рейку с помощью установочного зажима. Ширина корпуса составляет 3 стандартных модуля (54 мм). Винтовые зажимы рассчитаны на подключение медных и алюминиевых проводников сечением до 25 мм² для жёстких жил и до 16 мм² для многопроволочных. Диапазон рабочих температур — от –25 до +55 °С.

Класс токоограничения 3 обеспечивает быстрое отключение при коротких замыканиях, снижая тепловое воздействие на проводку и оборудование.

Ключевые особенности

• Трёхполюсное исполнение для трёхфазных сетей 400 В (коммутирует только фазы), ширина 3 модуля (54 мм), монтаж на DIN-рейку.
• Номинальный ток 25 А, характеристика D (10–20 × In), отключающая способность 4,5 кА.
• Тепловой и электромагнитный расцепители (защита от перегрузок и коротких замыканий).
• Пластиковые крышки для опломбирования винтовых зажимов, исключающие несанкционированный доступ.
• Цветовой индикатор состояния контактов на лицевой панели, корпус усилен дополнительными заклёпками.
• Подключение проводников: жёсткие до 25 мм², многопроволочные до 16 мм².
• Диапазон рабочих температур: от –25 до +55 °С.
• Класс токоограничения 3, механическая износостойкость 20 000 циклов, коммутационная — 10 000 циклов, срок службы 20 лет.
• Применение: защита цепей с высокими пусковыми токами (двигатели, компрессоры, насосы, трансформаторы) в жилых и общественных зданиях.
