Артикул:
mcb47100-3-100C-pro
Описание

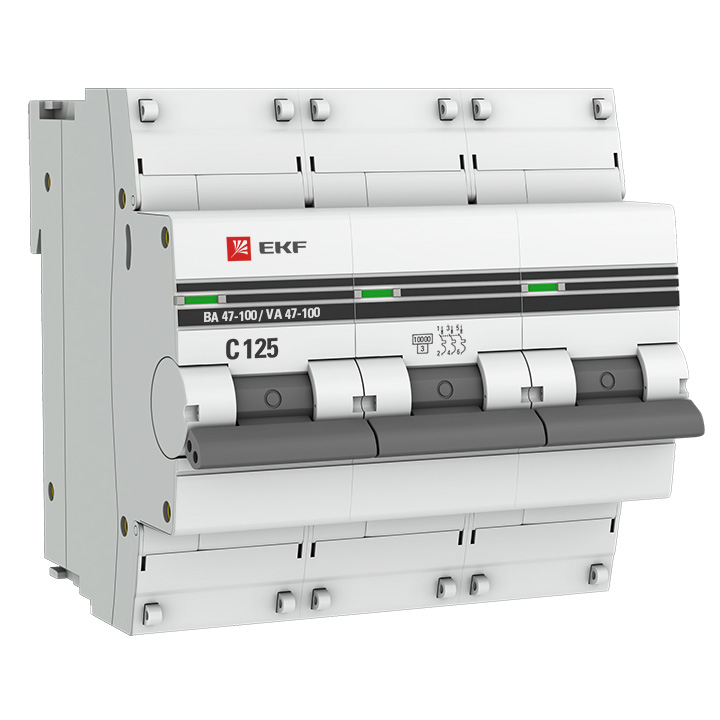

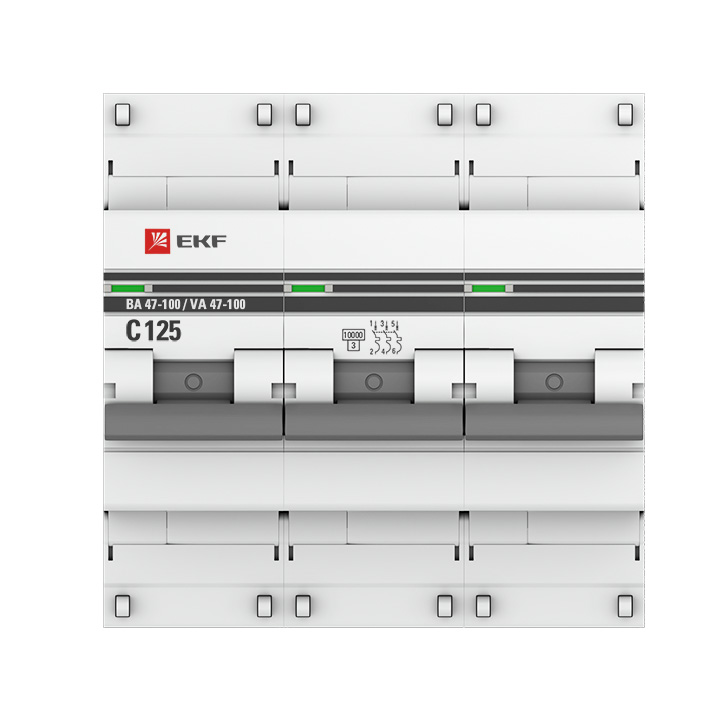

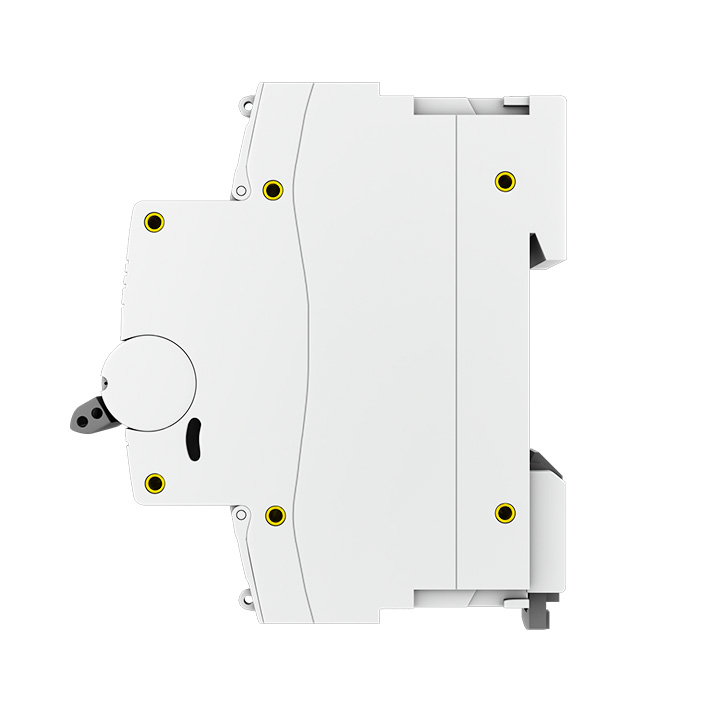

Модульные автоматические выключатели серии ВА 47-100 EKF являются механическими коммутационными аппаратами. Применяются в административных, промышленных и жилых сооружениях для проведения тока в нормальном режиме, оперативного управления участками электрических цепей, служат в качестве основного элемента системы конечного распределения и выполняют защиту установок от перегрузок, коротких замыканий и сверхтоков, обеспечивая их надежную и безопасную эксплуатацию. Автоматические выключатели серии ВА 47-100 EKF оборудованы удобной ручкой управления, обеспечивающей безотказное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима облегчает установку выключателя на DIN-рейку. Характеризуютя увеличенной наибольшей отключающей способностью не менее 10 кА - это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.

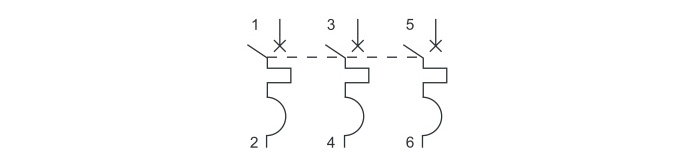

Электрическая схема для ВА 47-100
Габаритные размеры для ВА 47-100
Документы
Manual_mcb47100-3-100C-pro
518,5 кб
Характеристики
|
Вид климатического исполнения
|
УХЛ 4 |
|
Высота, мм
|
83 |
|
Гарантийный срок
|
7 лет |
|
Глубина, мм
|
66 |
|
Количество полюсов
|
3 |
|
Максимальное сечение проводника, кв. мм
|
35 |
|
Заводская упаковка
|
36 |
|
Напряжение, В
|
400 |
|
Номинальный ток, А
|
100 |
|
Степень защиты
|
IP20 |
|
Тип установки
|
DIN-рейка |
|
Характеристика срабатывания (кривая тока)
|
C |
|
Ширина, мм
|
81 |
|
Базовая единица
|
шт |
|
Производитель
|
Yueqing Xile Electric Appliance CO., LTD |
|
ШтрихКод
|
4690216081731 |
|
Страна происхождения
|
КИТАЙ |
|
Бренд
|
EKF |
|
Вес
|
0.528 |
