Шина соединительная типа PIN для 3-п нагр. 63А 12 мод. EKF PROxima

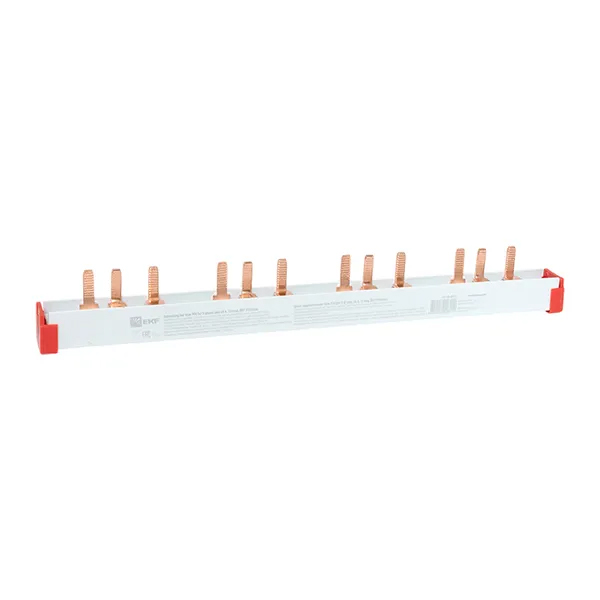

Шина соединительная типа PIN для 3-полюсной нагрузки 63А 12 модулей EKF PROxima — медная гребенчатая шина сечением 10 мм², с шагом 17,8 мм, номинальным продолжительным током 63 А, напряжением до 400 В, в изолирующем корпусе, предназначенная для группового подключения до 12 полюсов модульных аппаратов (четыре трёхполюсных или двенадцать однополюсных) в распределительных щитах.


Изделие относится к классу соединительных изолированных шин типа PIN («гребенка»), используемых для параллельного подключения нескольких модульных устройств (автоматических выключателей, УЗО, дифавтоматов) без применения отдельных перемычек. Шина выполнена из меди, что обеспечивает высокую электропроводность и механическую прочность. Изолирующий корпус из негорючего диэлектрического материала защищает от случайного прикосновения к токоведущим частям и предотвращает короткие замыкания между фазами.

Конструкция шины рассчитана на 12 контактных выступов (штырей PIN) с шагом 17,8 мм, что соответствует стандартному межцентровому расстоянию модульных аппаратов (1 модуль — 18 мм). Трёхполюсное исполнение предназначено для одновременного подключения трёх фаз к группе автоматов или других устройств. Длина шины составляет 220 мм, что позволяет подключить до 12 модулей (например, четыре трёхполюсных автоматических выключателя, занимающих по 3 модуля каждый, или двенадцать однополюсных). Номинальный ток 63 А достаточен для большинства распределительных сетей жилых и коммерческих объектов.

Применение гребенчатой шины существенно ускоряет монтаж щита по сравнению с прокладкой отдельных проводов, упрощает кроссировку и повышает аккуратность внутреннего монтажа. Изделие совместимо с модульным оборудованием EKF PROxima и других производителей, имеющим соответствующие клеммы для подключения штыревых шин. Условный ток короткого замыкания 12 кА и номинальное импульсное напряжение 4 кВ подтверждают устойчивость шины к кратковременным перегрузкам.


Ключевые особенности

• Тип: изолированная соединительная шина PIN (гребёнка).
• Количество полюсов: 12 (для подключения до 12 модулей).
• Количество фаз: 3 (трёхполюсная).
• Номинальный продолжительный ток: 63 А.
• Поперечное сечение шины: 10 мм².
• Максимальное рабочее напряжение: 400 В переменного тока.
• Шаг контактов: 17,8 мм (совместимость со стандартными модульными аппаратами).
• Длина: 220 мм.
• Материал токоведущей части: медь.
• Изолирующий корпус: из диэлектрического негорючего материала.
• Номинальный условный ток короткого замыкания: 12 кА.
• Номинальное импульсное напряжение: 4 кВ.
• Применение: групповое подключение автоматических выключателей, УЗО и других модульных устройств в распределительных щита
