Контактор КМЭ малогабаритный 18А 220В 1NO EKF PROxima

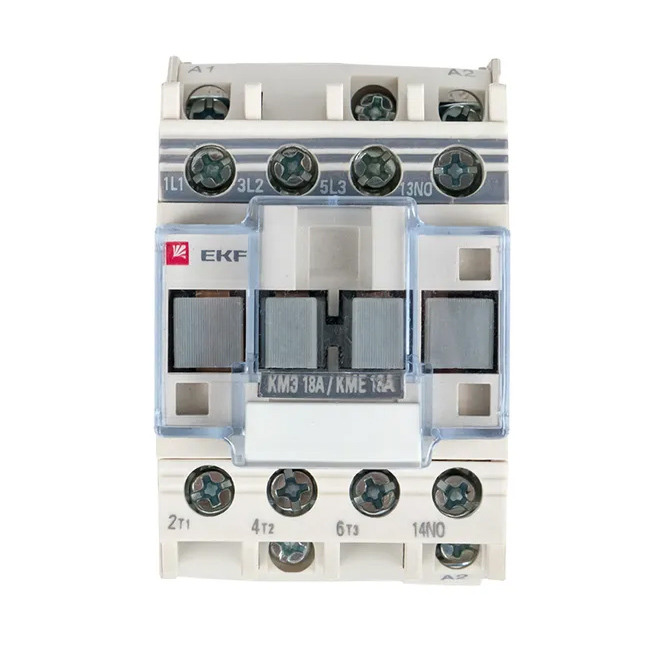

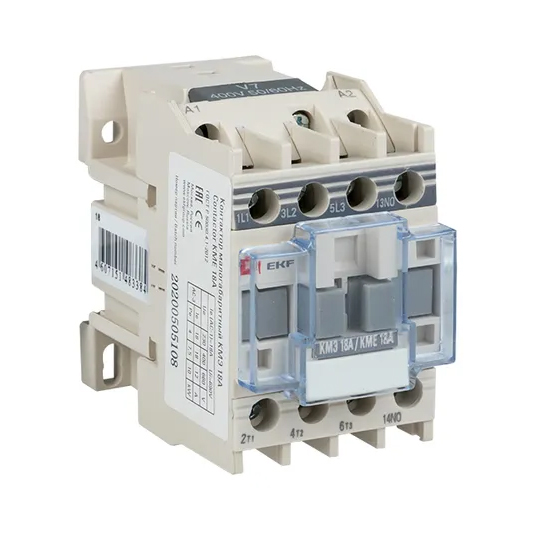

Контактор КМЭ малогабаритный 18А 220В 1NO EKF PROxima — малогабаритный электромагнитный контактор с тремя нормально разомкнутыми силовыми контактами, одним нормально разомкнутым вспомогательным контактом, номинальным рабочим током 18 А в категории AC-3 (7 кВт при 400 В), катушкой управления на переменное напряжение 220 В (195,5–253 В), предназначенный для частых дистанционных включений и отключений силовых электрических цепей в нормальном режиме работы.


Конструкция контактора основана на электромагнитной системе с неподвижным и подвижным сердечниками, возвратной пружиной и дугогасительными камерами. При подаче напряжения на катушку управления создаётся магнитное поле, которое втягивает подвижную часть, преодолевая усилие пружины, и замыкает главные контакты. Снятие напряжения приводит к автоматическому размыканию контактов под действием пружины. Такая схема обеспечивает высокую механическую и коммутационную износостойкость при интенсивной эксплуатации.

Модель оснащена одним нормально разомкнутым вспомогательным контактом, который может использоваться в цепях сигнализации, блокировки или для построения схем самоподхвата. Винтовые зажимы силовых и вспомогательных цепей рассчитаны на подключение как медных, так и алюминиевых проводников. Аппарат предназначен для установки на монтажную плату (не на DIN-рейку) и применяется в распределительных шкафах, станциях управления и других устройствах промышленной и бытовой автоматики.

Основные категории применения — AC-1 (неиндуктивная или слабоиндуктивная нагрузка), AC-3 (прямой пуск и отключение асинхронных двигателей с короткозамкнутым ротором) и AC-4 (пуск, торможение противотоком, реверсирование). Указанные номинальные токи и мощности позволяют использовать контактор для управления электродвигателями мощностью до 7 кВт, нагревательными приборами и другими нагрузками, требующими частых включений и отключений.


Ключевые особенности

• Количество силовых контактов: 3 нормально разомкнутых (НО).
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО).
• Номинальный рабочий ток: AC-1, 400 В: 32 А; AC-3, 400 В: 18 А; AC-4, 400 В: 8 А.
• Коммутируемая мощность при AC-3, 400 В: 7 кВт; при AC-4, 400 В: 4 кВт.
• Номинальная мощность по стандарту NEMA: 4 кВт.
• Напряжение питания катушки управления: переменный ток 195,5–253 В, 50 Гц.
• Тип подключения силовых цепей и цепей управления: винтовые зажимы, допускающие медные и алюминиевые проводники.
• Модульное исполнение: нет (монтаж на монтажную плату).
• Основное назначение: частые дистанционные включения и выключения силовых электрических цепей.
