Новинка
Артикул:
p-1x-95-S
Описание

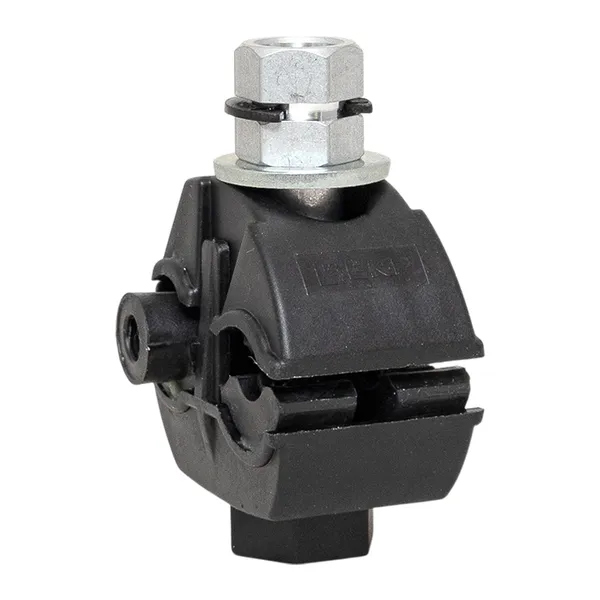

Зажим прокалывающий ответвительный P1X-95-S 16-95 мм² / 1,5-10 мм² EKF — ответвительный прокалывающий зажим для подключения и разветвления проводов в воздушных линиях электропередачи напряжением до 1 кВ с самонесущими изолированными проводами (СИП-2 и СИП-4), обеспечивающий герметичное соединение ответвительной линии с магистралью без предварительной зачистки изоляции.
Изделие предназначено для создания ответвлений от магистральных линий СИП без нарушения целостности изоляции основного проводника. Контакт с изолированным проводом обеспечивается прокалыванием изоляции при затягивании болтового соединения. Корпус зажима выполнен из армированной пластмассы, что обеспечивает механическую прочность и диэлектрические свойства. Болты изготовлены из оцинкованной стали и оснащены срывными головками с контролируемым моментом затяжки (10 Н·м), что предотвращает перетяжку и повреждение провода.
Зажим рассчитан на магистральные провода сечением от 16 до 95 мм² и ответвительные провода сечением от 1,5 до 10 мм². Контактные пластины выполнены из лужёной латуни, устойчивой к коррозии и обеспечивающей надёжный электрический контакт с алюминиевыми и медными проводниками. Рабочее напряжение — до 1 кВ. Климатическое исполнение УХЛ1 и диапазон рабочих температур от –60 до +50 °С допускают эксплуатацию на открытом воздухе в умеренном и холодном климате.
Ключевые особенности
Изделие предназначено для создания ответвлений от магистральных линий СИП без нарушения целостности изоляции основного проводника. Контакт с изолированным проводом обеспечивается прокалыванием изоляции при затягивании болтового соединения. Корпус зажима выполнен из армированной пластмассы, что обеспечивает механическую прочность и диэлектрические свойства. Болты изготовлены из оцинкованной стали и оснащены срывными головками с контролируемым моментом затяжки (10 Н·м), что предотвращает перетяжку и повреждение провода.
Зажим рассчитан на магистральные провода сечением от 16 до 95 мм² и ответвительные провода сечением от 1,5 до 10 мм². Контактные пластины выполнены из лужёной латуни, устойчивой к коррозии и обеспечивающей надёжный электрический контакт с алюминиевыми и медными проводниками. Рабочее напряжение — до 1 кВ. Климатическое исполнение УХЛ1 и диапазон рабочих температур от –60 до +50 °С допускают эксплуатацию на открытом воздухе в умеренном и холодном климате.
Ключевые особенности
- Тип: прокалывающий ответвительный зажим для СИП-2 и СИП-4.
- Номинальное напряжение: до 1 кВ.
- Сечение магистрали: 16–95 мм², ответвления: 1,5–10 мм².
- Материал корпуса: армированная пластмасса, болтов: оцинкованная сталь.
- Контактные пластины: лужёная латунь.
- Момент срыва головки: 10 Н·м.
- Климатическое исполнение: УХЛ1, диапазон температур: –60…+50 °С, температура монтажа: –20…+50 °С.
- Степень защиты: IPX3.
- Применение: ответвления от воздушных линий СИП без снятия изоляции, в распределительных сетях напряжением до 1 кВ.
